Đầu kết nối Quang Fast Connector

Đầu kết nối Quang Fast Connector chuẩn SC/APC

Đầu kết nối Quang nhanh ( Fast Connector ) được sử dụng để đấu nối cáp Quang FTTx.

Với đầu nối mà không cần hàn. Việc đấu nối trực tiếp giúp  tiết kiệm chi phí, thời gian và đem lại đến sự thuận tiện nhất cho người dùng.

Sản phẩm công nghệ mới đảm bảo vềchất lượng, suy hao thấp…

Fast Connector thi công đơn giản, cắm trực tiếp không cần hàn nối, thời gian thi công nhanh chóng. Giảm tối đa chi phí đầu tư.

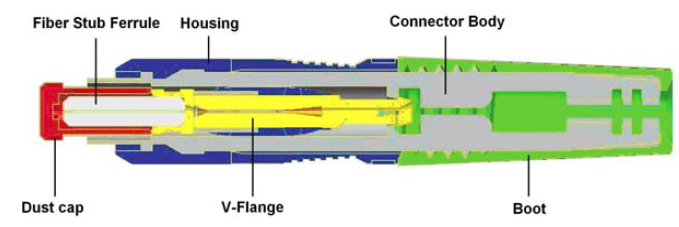

Đầu nối Quang nhanh là loại đầu nối cơ khí không cần  mài đầu. Sử dụng công nghệ nối Quang bằng rệp cơ khí tại mặt phẳng tiếp xúc của hai sợi Quang được phủ Gel trung hòa chiết xuất ánh sáng. Chịu nhiêt độ môi trường đến 200oC. Cấu tạo phức tạp đòi hỏi độ chính xac cao và độ bền chất lượng. Tuy nhiên, đầu nối Quang nhanh lại đem đến sự thuận tiện trong thao tác thi công bậc nhất trên thị trường hiện nay.

Với chất lượng ổn định, tính năng  vượt trội và được đánh giá qua thời gian sử dụng.  Suy hao của đầu nối này ổn định ở mức 0.3dB ( suy hao chèn) và- 50db ( suy hao phản xạ) đem đến sự hài lòng cho người sử dụng.

Ưu điểm của đầu nối nhanh Fast connector:
- Thi công nhanh gọn, không cần mài sợi, không cần nhiều dụng cụ
- Dễ dàng thi công trong thời gian không đầy 3 phút
- Hỗ trợ tái sử dụng đến 05 lần
- Độ bền cao, có thể hoạt động liên tục trong 25 năm
- Suy hao tiếp xúc thấp (Ave. 0.25dB) and high Return Loss

Hướng dẫn bấm fast connector
Để đấu nối được đầu fast connector chúng ta cần một bộ dụng cụ làm cáp quang bao gồm các thiết bị sau:
1. Dao cắt sợi quang
2. Kìm tách vỏ cáp quang thuê bao
3. Kìm tuốt sợi quang
4. Bút soi sợi quang
5. Giấy lau và lọ dựng cồn

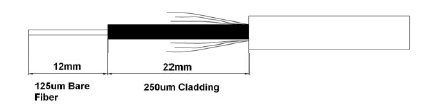

Bước 1. Đưa nắp cố định vào sợi cáp quang thuê bao đệm chặt, sau đó tuốt và cắt sợi quang theo kích thước như hình vẽ:

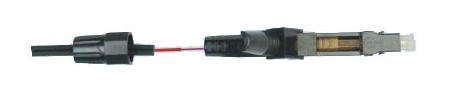

Bước 2. Đưa sợi quang đã cắt vào đầu nối nhanh Fast Connector SC/APC sao cho bề mặt sợi quang tiếp xúc với sợi quang đặt sẵn bên trong đầu nối nhanh Fast Connector SC/APC sau đó đẩy nhẹ sợi quang cho sợi quang hơi cong lên một chút rồi đẩy cái lẫy màu vàng về phía trước để giữ chặt sợi quang và nhẹ nhàng cố định bằng nắp bịt có ren vặn. Vậy là xong rất đơn giản phải không nào. Chưa đầy 3 phút là các bạn đã có thể thi công hoàn thành 1 đầu nối quang nhanh.

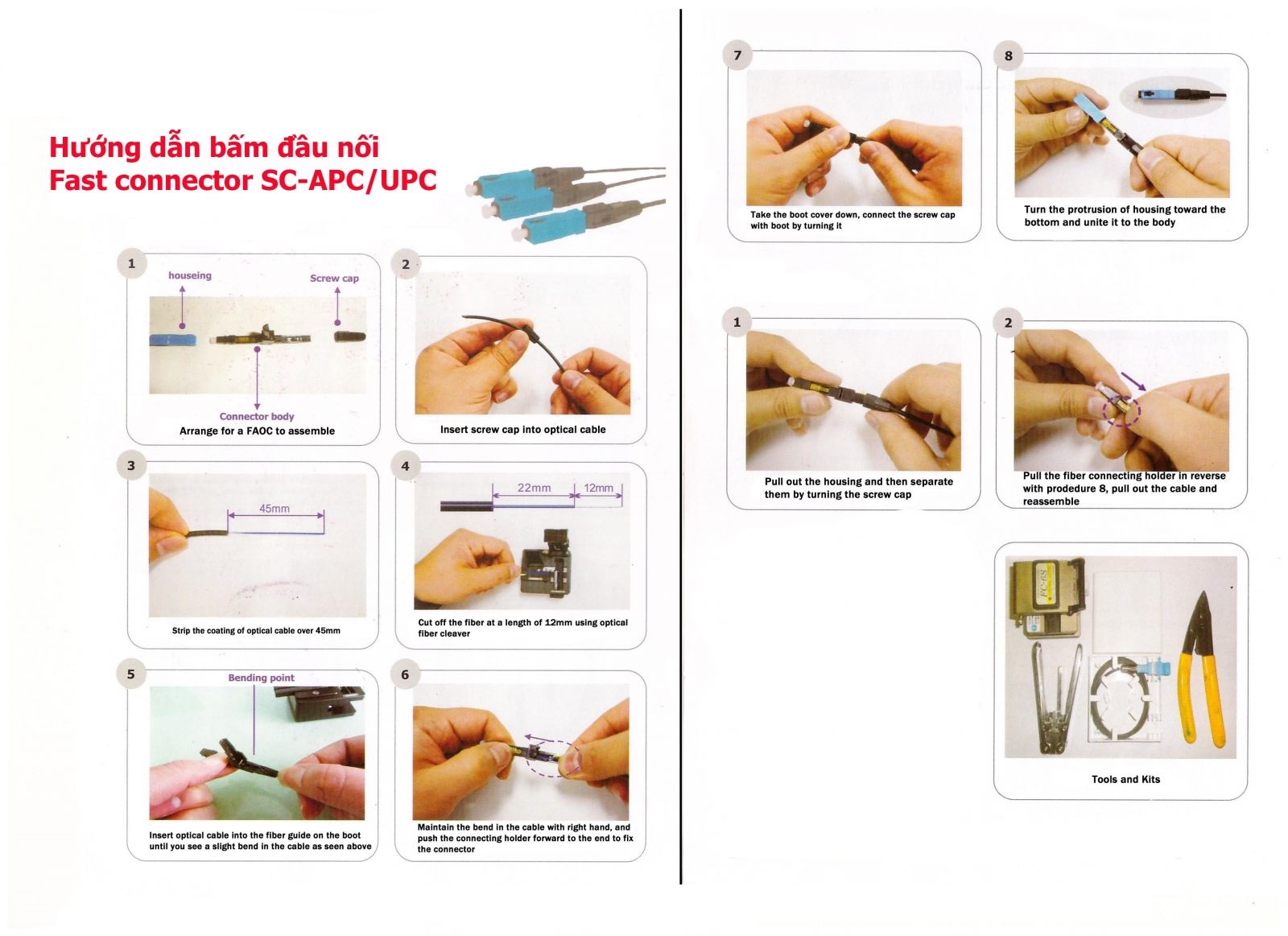

Xem ảnh toàn bộ quy trình bấm đầu nối nhanh fast connector:
